Оборудование и расходные материалы для котельных

Дренажно-щелевые колпачки

Наиболее распространенными на сегодняшнее время являются дренажно-щелевые колпачки изготовленные из пластмассовых материалов. Ввиду их низкой стоимости большинство фильтров работают именно на этих дренажно-щелевых колпачках. Пластмассовые дренажно-щелевые колпачки хорошо себя зарекомендовали при небольших давлениях рабочей среды (до 3,0-4,0бар) и невысокой температуре (до +40 С). При более высоких давлениях и температурах конструкция пластмассовых дренажно-щелевых колпачков разрушается, что влечет за собой вынос фильтрующего материала (катионит, ионит и др.) из фильтра или другого технологического аппарата.

Дренажно-щелевой колпачок ВТИ-К ⇓

Данные дренажно-щелевые колпачки имеют наименьшую фильтрующую площадь и отлично подходят для водоподготовительных установок производительностью до 2,5 м3/час (ВПУ-1,0; ВПУ-2,5 и др.)

Дренажно-щелевой колпачок Д-45461-СБ (К-500) ⇓

Данный дренажно-щелевой колпачок имеет большую площадь фильтрации по сравнению с дренажно-щелевым колпачком ВТИ-К. Величина площади фильтрации дренажно-щелевого колпачка К-500 заложена в его названии и составляет 500мм2. Эти дренажно-щелевые колпачки имеют более прочный корпус по сравнению с дренажно-щелевыми колпачками ВТИ-К и хорошо себя зарекомендовали на водоподготовительных установка (ВПУ-5,0) и фильтрах ФИП (ФОВ) с производительностью более 2,5 м3/час.

Дренажно-щелевой колпачок ЕВРО-500 ⇓

Данный дренажно-щелевой колпачок имеет большую площадь фильтрации по сравнению с дренажно-щелевым колпачком ВТИ-К и величина поверхности аналогична дренажно-щелевому колпачку К-500 (500мм2). Конструкция же колпачка дренажного ЕВРО-500 намного прочнее конструкции колпачка К-500, соответственно и срок службы больше. Дренажно-щелевые колпачки ЕВРО-500 используются не только в металлических фильтрах (ФИП, ФОВ, ВПУ и др.), но и успешно эксплуатируются в фильтрах, изготовленных из прочного стекловолокна.

Дренажно-щелевые колпачки ФЭЛ ⇓

Дренажно-щелевые колпачки (фильтроэлементы) изготовленные из нержавеющей стали.
Щелевые колпачки - фильтроэлементы - (далее - ФЭЛ) и дренажно-распределительные устройства с их применением предназначены для установки в водоподготовительные фильтры, а также могут использоваться как внутренние устройства аппаратов различных технологических процессов химической, нефтехимической, нефтеперерабатывающей, пищевой, целлюлозно-бумажной и др. отраслей промышленности.
Щелевые колпачки типа ФЭЛ из нержавеющей стали различной конструкции и назначения предназначены для напорных и безнапорных фильтров.

Колпачок состоит из корпуса, присоединительного штуцера и фильтрующего блока, изготовленных из нержавеющей стали 12Х18Н10Т.

Фильтрующий блок изготавливается с шириной щелей 0,2±0,05 мм или 0,4± 0,05 мм.

Щелевые колпачки обладают отличительной особенностью - низкое гидравлическое сопротивление (от 0,016 МПа), которое можно не учитывать при гидравлическом расчете фильтров.


Размеры щелей в колпачках - от 0,1 до 0,6 мм, в серийно выпускаемых колпачках - 0,2 ± 0,05 мм и 0,4±0,05мм.

Щелевые колпачки со щелью 0,2±0,05 мм широко используются в ионитных фильтрах.

Размер частиц ионитов от 0,315 мм позволяет не применять подсыпку (кварцевый песок или антрацит) поверх колпачков с целью предотвращения выноса смолы.

Гранулометрический состав насыпных материалов осветлительных фильтров различного назначения и конструкции в основном более 0,6 мм.

Поэтому мы рекомендуем применять колпачки с размером щелей 0,4+0,05, также обеспечивающих работу фильтров без применения подстилочных слоев.

Запорные устройства указателей уровня

Запорные устройства указателей уровня жидкости обычно используются совместно с круглыми водоуказательными трубками или указателями уровня жидкости 12кч11бк в комплекте с водоуказательным стеклом.

На рисунке изображено запорное устройство указателя уровня жидкости с круглой стеклянной трубкой, которая при помощи кранов соединяется с паровым и водяным пространствами котла. Крепление и уплотнение стеклянной трубки в оправах кранов производят при помощи сальников. В кольцевые зазоры между втулками оправ и стеклянной трубкой закладывают резиновые кольца и бронзовые втулки, которые при помощи сальниковых гаек производят давление на резиновые кольца, которые, прижимаясь к поверхности стеклянной трубки, создают герметичные соединения трубки с оправами кранов.

Стеклянные и кварцевые трубки используются для указателей уровня жидкости, приборов различного назначения, в частности для установки в запорные устройства вентильного типа - 12с13бк, 12нж13бк или кранового типа - 12б1бк, 12б2бк, 12бЗбк. Наружный диаметр трубок, применяемых в указанных устройствах, как правило, находится в пределах от 13 до 20 мм. В зависимости от рабочей температуры жидкости применяют стеклянные либо кварцевые трубки.

Запорное устройство 12б1бк ⇓

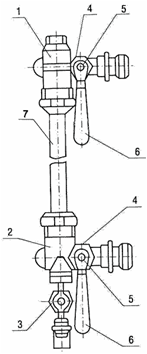

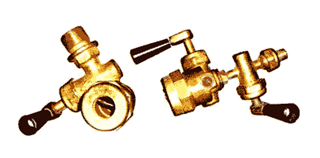

Запорное устройство 12б1бк кранового типа латунное цапковое предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок.
Для определения уровня жидкости в агрегате устанавливают пробки верхнего и нижнего корпусов в положение "открыто", при этом жидкость в водоуказательном стекле или трубке установится на уровне, соответствующем уровню жидкости в агрегате. Рабочее давление 1.6 МПа (16 кгс/см.кв.), номинальный диаметр 20 мм, масса 2.4 кг, присоединение цапковое, диапазон рабочих температур от 0 до 250 °С.

  • корпус верхний;
  • корпус нижний;
  • пробно-спускной кран;
  • накидная гайка;
  • пробка;
  • ручка;
  • смотровое стекло

Запорное устройство 12б2бк ⇓

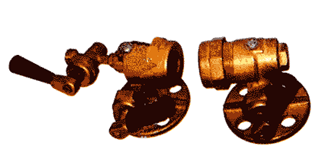

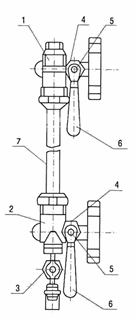

Запорное устройство 12б2бк кранового типа латунное фланцевое предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок.
Рабочее давление 1.6 МПа (16 кгс/см2), номинальный диаметр 20 мм, масса 2.87 кг, присоединение фланцевое, тип привода ручной, диапазон рабочих температур от 0 до 250 °С, рабочая среда вода, пар.

  • корпус верхний;
  • корпус нижний;
  • пробно-спускной кран;
  • накидная гайка;
  • пробка;
  • ручка;
  • смотровое стекло

Запорное устройство 12бЗбк ⇓

Запорное устройство 12б3бк кранового типа латунное фланцевое предназначено для перекрытия подачи рабочей среды в смотровое стекло указателей уровня, устанавливаемых на котлах, сосудах, аппаратах и резервуарах промышленных установок. Рабочее давление 2.5МПа (25 кгс/см/.кв.), номинальный диаметр 20мм, масса 4.1 кг, присоединение фланцевое, тип привода ручной, диапазон рабочих температур от 0 до 250 °С, рабочая среда вода, пар.

Указатель уровня жидкости

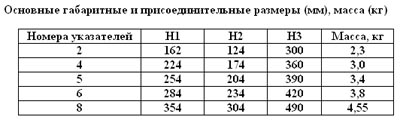

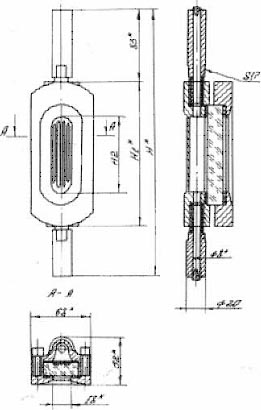

Указатель уровня жидкости 12кч11бк

Указатель уровня жидкости 12кч11бк применяется на запорных устройствах, устанавливаемых на котлах, сосудах, аппаратах и резервуарах для воды и других жидких неагрессивных сред рабочей температурой до 250°С. Рамка указателя уровня состоит из корпуса и крышки, между которыми вставлено рифленое указательное стекло по ГОСТ 1663-81. Отражение и преломление лучей света в гранях стекла обеспечивает показание уровня жидкости, принимающей темный оттенок. Технические характеристики:
Проход условный Ду, мм: 8 Давление условное Pу, МПа (кгс/см?): 2,5 (25) Температура рабочей среды (наибольшая): вода, пар до 250°С; этилмеркаптан, аммиак от -30 до +40 °С. Материал (основной): ковкий чугун Присоединение: Монтируется с помощью запорного устройства указателя уровня 12с13бк, 12нж13бк. Установочное положение указателей: вертикальное Среда рабочая: вода, пар, этилмеркаптан, аммиак.

Стекла для указателей уровня

Стекла кварцевые прозрачные для указателей уровня жидкости (Стекло Клингера)

Размеры стекла Клингера (схема):
L- длина стекла Клингера (мм), В- ширина стекла Клингера (мм), S- толщина стекла Клингера (мм)

Стекло Клингера (стекло водоуказательное рифленое) применяется в паровых котельных установках. С одной стороны поверхности стекло Клингера имеет рифленую поверхность, с обратной стороны гладкую.
Стекла Клингера подбираются по длине. Далее мы приводим для Вас типоразмеры стекла Клингера.

Размеры стекла Клингера (таблица):

Смотровая поверхность рифленого стекла должна быть полированной, а противоположная - шлифованной с четырьмя рисками. Стекла должны быть бесцветными. Допускается голубоватый, зеленоватый или желтоватый оттенки стекла, если они не снижают коэффициента направленного пропускания света. Для рифленых стекол светопропускание не нормируется. Степень закалки стекол должна быть 865 ± 55 нм/см. Стекла должны быть термически стойкими и выдерживать перепад температуры 220 °С. Кривизна смотровой и противоположной ей поверхности стекла не должна превышать 0,2 мм при длине стекла до 190 мм и 0,3 мм при длине стекла свыше 190 мм. Кривизна боковой поверхности стекла не должна превышать 2 мм.

Холодильник отбора проб пара и воды 2-х точечный D-133

Холодильник двухточечный для отбора проб пара и воды, предназначен для охлаждения отбираемых для химического анализа проб пара или воды до температуры 30...40 °С.

Используется для периодического химического контроля за водохимическим режимом паровых и водогрейных котлов.

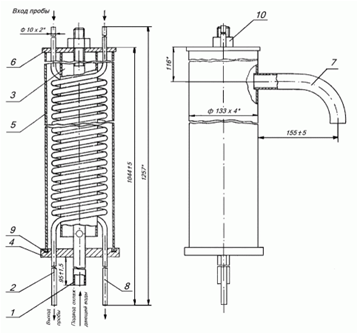

Устройство и принцип работы

Холодильник двухточечный присоединяется по схеме котельной к магистрали с охлаждающей водой и к пробоотборным линиям. Линии отбора проб пара и воды должны быть оборудованы вентилями запорными.

Работа холодильника двухточечного, то есть отбор проб, может быть непрерывной или эпизодической. В случае эпизодического отбора необходимо предварительно в целях чистоты произвести в течении 3-5 минут продувку пробоотборного устройства с расходом в 2-5 раз больше обычного.

  • патрубок;
  • змеевик;
  • труба-ограничитель;
  • донышко;
  • труба;
  • крышка;
  • патрубок;
  • змеевик;
  • кольцо резиновое;
  • гайка;


Технические характеристики D-133 ⇓


Мазутные фильтры

Предназначены для грубой и тонкой очистки топочных мазутов от твердого остатка нефтяных фракций, механических примесей.

Фильтр мазутный

  • Предварительно подогретый мазут очищается, проходя через сетку из нержавеющей проволоки фильтрующего элемента;
  • размер ячеек в сетке позволяет получить высокую степень очистки мазута от механических примесей;
  • конструкция фильтра позволяет производить очистку фильтрующего элемента без его разборки.

Производительность, т/ч
Давление, МПа
Температура среды, °С
Высота, мм
Диаметр корпуса, мм
Масса, кг
Гидравлическое сопротивление, МПа

30
2,5
60-200
1370
219
107
не более 0,015


Запасные части для экономайзеров

Экономайзеры чугунные

Водяной экономайзер представляет собой трубчатый теплообменник, в котором питательная вода перед поступлением в котел подогревается до температуры 30 - 40°С ниже температуры кипения, чтобы предотвратить парообразование и гидравлические удары внутри него. Подогрев происходит за счет теплоты уходящих газов, тем самым повышая КПД котельного агрегата.

Модификации

Пример условного обозначения чугунных экономайзеров ⇓

ЭБ1-300И(П) - экономайзерный блок с одной колонкой, площадью поверхности нагрева 300 м2 и газоимпульсной (И) или паровой (П) очисткой.

Типоразмеры ⇓

ЭБ2-94И(П);
ЭБ2-142И(П);
ЭБ2-200И(П);
ЭБ2-236И(П);
ЭБ1-300И(П);
ЭБ1-330И(П);
ЭБ1-378И;
ЭБ1-646И(П);
ЭБ1-708И(П);
ЭБ1-808И(П);
ЭБТ2- 43.

Блочный одноколонковый чугунный водяной экономайзер

А - продольный разрез; Б - поперечный разрез;

  • 1 - заслонка;
  • 2 - обдувочное устройство;
  • 3 - чугунные оребрённые трубы;
  • 4 - газоход.

В паровых котлах температура тепловоспринимающей стенки по всему агрегату почти одинакова и немного превышает температуру кипения. По мере повышения давления пара температура стенки повышается, что приводит к повышению температуры уходящих газов. Выпускать в атмосферу газы с такой высокой температурой нерационально. К устройствам, предназначенным решить эту проблему, относятся экономайзеры.

Экономайзеры чугунные блочные применяется в качестве хвостовых поверхностей нагрева паровых стационарных котлов типов ДЕ, КЕ и ДКВР.

Экономайзеры устанавливаются индивидуально на котел или на группу котлов низкого давления (до 2,4 МПа) и малой мощности и могут отключаться от котлов как по газовому, так и по водяному тракту.

Экономайзеры данного типа выполняют из чугунных ребристых труб с фланцами, которые соединяют между собой с помощью чугунных калачей (дуг).

Длина оребрённых чугунных труб экономайзера составляет 2 или 3 м, диаметр труб - 76х8 мм, присоединительный фланец квадратный размером 150 х 150 мм.

Полная площадь поверхности нагрева трубы, составляет соответственно 2,95; 4,49 м2.

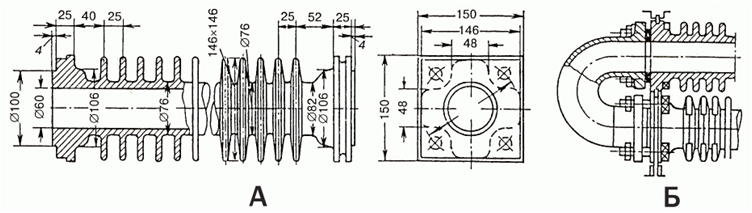

Детали чугунного водяного экономайзера
А - ребристая труба;
Б - соединение труб с помощью калача (дуги)




Соединительная дуга
Болт для крепления дуги


Число труб в пакете в горизонтальной плоскости определяется исходя из скорости продуктов сгорания, обычно в диапазоне 6-9 м/с; число горизонтальных рядов определяется потребной общей поверхностью нагрева.

Вода движется последовательно по всем трубам снизу вверх, а продукты сгорания проходят через зазоры между ребрами труб сверху вниз. При такой схеме движения воды (подъёмном), обеспечивается лучшее удаление воздушных пузырьков.

Для удаления возможных отложений, наружные поверхности экономайзеров периодически при помощи обдувочных аппаратов подвергают обдувке паром (П) или сжатым воздухом (газоимпульсная (И) очистка).

Расходные материалы

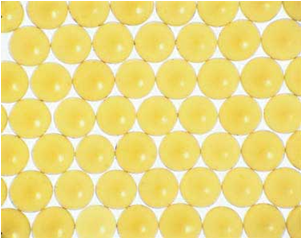

Катионит ⇓

Жесткость воды представляет собой проблему для общества на протяжении веков. Предательские признаки жесткости проявляются в налете на стенках ванны, плохом намыливании мыла, белых известковых отложениях на поверхности горячих и холодных водопроводных устройств.

Для борьбы с жесткостью применяется метод ионообменного умягчения, в основе которого лежит фильтрация воды через слой полимерной катионо-обменной смолы (катионита).

Процесс ионообменного умягчения может быть описан как "обмен" ионов кальция и магния из очищаемой воды на ионы натрия, находящиеся в зерне катионита.

Регенерация смолы, т.е. перевод ее назад в натриевую форму, обычно осуществляется при пропускании раствора хлористого натрия через слой смолы.

Cистемы для умягчения воды используемой в быту и на производстве могут быть использованы для очистки водопроводной и артезианской воды.

Восстановление свойств (регенерация) катионита проводится автоматически с применением таблетированной соли. Частоту проведения регенерации определяет электронный контроллер с учетом объема потребления воды, удобного для пользователя времени проведения регенерации, пиковых нагрузок и т. п.

Сульфоуголь ⇓

Сульфоуголь изготавливается сульфированием каменных углей.

Основные свойства

  • Предназначается для снижения щелочности и солесодержания воды, применяемой для паровых котлов;
  • улучшения качества технологической воды путем извлечения из исходной воды катионов, оказывающих вредное влияние на технологический процесс или на качество продукции;
  • извлечения катионов из промышленных вод и растворов.

Технические характеристики

Сульфоуголь в зависимости от величины зерен выпускается двух марок: крупный (СК) и мелкий (СМ).
Сульфоуголь упаковывают в полиэтиленовые мешки. Допускается упаковывание продукта в другую тару, исключающую контакт сульфоугля с воздухом и обеспечивающую сохранность качества продукта при транспортировании и хранении.
